C25系列液压缸介绍

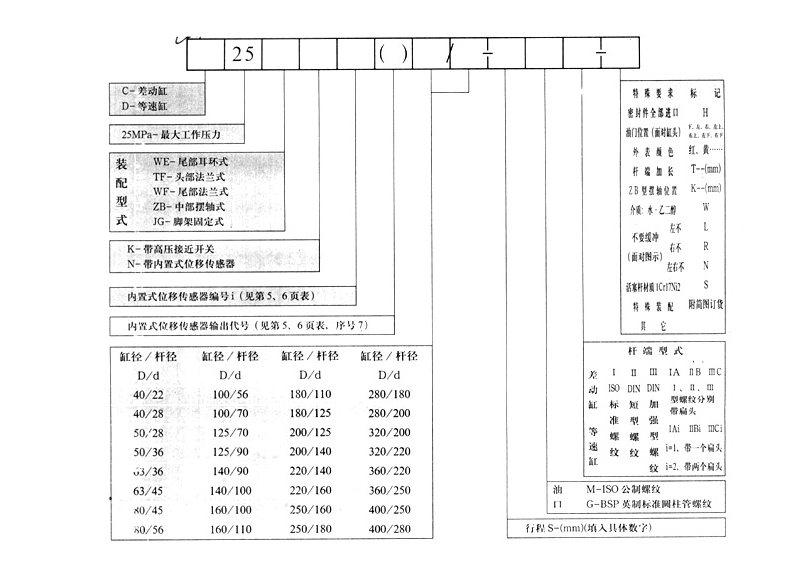

1、型号意义

　　C25、D25系列高压重载液压油缸为双作用，单活塞杆型式，分差动缸和等速缸可配防护罩。基本性能参数符合国际和ISO标准，安装型式和尺寸符合德国钢厂标准，适用冶金、矿山、锻压、铸造、石油、华工、、军工等工业部门。

2、技术性能

　　额定工作压力：16MPa　　　允许工作压力：21MPa
　　工作介质：矿物油   水一乙二醇或其它介质
　　速比：1.46　　　　　　　 工作温度：—40℃～＋80℃

3、基本参数

液压缸基本参数、行程选择

液压缸内径	活塞杆直径	面积比	活塞 面积	活塞 杆面积	环形 面积	使用工作压力（MPa)
						5		10		15		20		25
D (mm)	d (mm)	ψ=A/A2	A (cm2)	A1 (cm2)	A2 (cm2)	推力F1(KN)   拉力F2(KN)
						F1	F2	F1	F2	F1	F2	F1	F2	F1	F2
40	22	1.4	12.57	3.80	8.77	6.28	4.38	12.56	8.76	18.84	13.14	25.12	17.52	31.42	21.90
	28	2		6.16	6.41		3.20		6.40		9.60		12.80		16.00
50	28	1.4	19.63	6.16	13.47	9.82	6.74	19.64	13.48	29.46	20.22	39.28	26.96	49.10	33.70
	36	2		10.18	9.45		4.73		9.46		14.19		18.92		23.65
63	36	1.4	31.17	10.18	20.99	15.58	10.50	31.17	21.00	46.75	31.50	62.34	42.00	77.90	52.50
	45	2		15.90	15.27		7.63		15.26		22.89		30.52		38.15
80	45	1.4	50.26	15.90	34.36	25.13	17.18	50.27	34.36	75.40	51.54	100.54	68.72	125.65	85.90
	56	2		24.63	25.63		12.82		25.64		38.46		51.28		64.10
100	56	1.4	78.54	24.63	53.91	39.27	26.95	78.54	53.90	117.81	80.85	157.08	107.80	196.35	134.75
	70	2		38.48	40.06		20.03		40.06		60.09		80.12		100.15
125	70	1.4	122.72	38.48	84.24	61.35	42.10	122.70	84.20	184.05	126.30	245.40	168.40	306.75	210.50
	90	2		63.62	59.10		29.55		59.10		88.65		118.20		147.75
140	90	1.6	153.94	63.62	90.32	76.95	45.15	153.90	90.30	230.85	135.45	307.80	180.60	384.75	225.80
	100	2		78.54	75.40		37.70		75.40		113.10		150.80		188.50
160	100	1.6	201.06	78.54	122.52	100.50	61.25	201.00	122.50	301.05	183.75	402.00	245.00	502.50	306.30
	110	2		95.03	106.03		53.00		106.00		159.00		212.00		265.00
180	110	1.6	254.47	95.03	159.44	127.23	79.70	254.47	159.40	381.70	239.10	508.94	318.86	636.17	398.60
	125	2		122.72	131.75		65.87		131.75		197.60		263.50		329.38
200	125	1.6	314.16	122.72	191.44	157.05	95.70	314.16	191.40	471.15	287.10	628.20	382.80	785.25	478.60
	140	2		153.94	160.22		80.10		160.20		240.30		320.40		400.55
220	140	1.6	380.13	153.94	226.19	190.00	113.00	380.10	226.20	570.20	339.00	760.26	452.38	950.33	565.48
	160	2		201.06	179.07		89.53		179.00		268.60		358.14		447.68
250	160	1.6	490.87	201.06	289.81	245.40	144.90	490.87	289.80	736.30	434.70	981.70	579.60	1227.20	724.53
	180	2		254.47	236.40		118.20		236.40		354.60		472.80		591.00
280	180	1.6	615.75	254.47	361.28	307.80	180.60	615.75	361.30	923.63	541.90	1231.50	722.56	1539.40	903.20
	200	2		314.16	301.59		150.80		301.60		452.40		603.20		754.00
320	200	1.6	804.25	314.16	490.09	402.10	245.00	804.25	490.00	1206.40	735.10	1608.50	980.20	2010.60	1225.20
	220	2		380.13	424.12		212.00		424.00		636.20		848.20		1060.30
360	220	1.6	1017.88	380.13	637.75	508.90	318.90	1017.90	637.80	1526.80	956.60	2035.80	1275.50	2544.70	1594.40
	250	2		490.87	527.01		263.50		527.00		790.50		1054.00		1317.50
400	250	1.6	1256.64	490.87	765.77	628.30	382.90	1256.60	765.80	1885.00	1148.70	2513.30	1531.50	3141.60	1914.40
	280	2		615.75	640.89		320.40		640.90		961.30		1281.80		1602.20

行 程 选 择	优先行程系列（GB2349-80)													任意确定	稳定性
	25	40	50	63	80	90	100	110	125	140	160	180	200	根据实际需要自行确定	按实际压缩载荷验 算。见。（P15～17)
	220	240	250	260	280	300	320	350	360	380	400	420	450
	480	500	530	550	600	630	650	700	750	800	850	900	950
	1000	1050	1100	1200	1250	1300	1400	1500	1600	1700	1800	1900	2000
	2100	2200	2400	2500	2600	2800	3000	3200	3400	3600	3800	4000	……
