C25、D25系列高压重载液压油缸

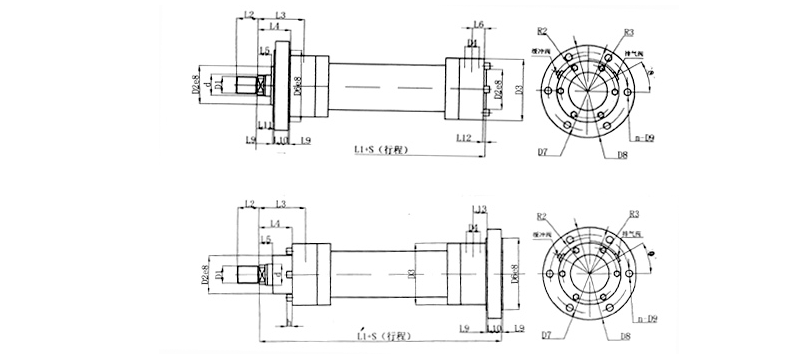

C25系列液压缸前法兰连接



表4-2

代号\缸径（mm） 40 50 63 80 100 125 140 160 180 200 220 250 280 320 360 400
d 22/
28		 28/
36		 36/
45		 45/
56		 56/
70		 70/
90		 90/
100		 100/
110		 110/
125		 125/
140		 140/
160		 160/
180		 180/
200		 200/
220		 220/
250		 250/
280
D6 90 110 130 145 175 210 230 275 300 320 370 415 450 510 570 640
D7 108 130 155 170 205 245 265 325 360 375 430 485 520 600 660 740
D8 130 160 185 200 245 295 315 385 420 445 490 555 590 680 740 830
D9 9.5 11.5 14 14 18 22 22 26 26 33 33 39 39 45 45 52
L1 226 234 262 275 325 382 420 475 515 540 635 659 744 815 890 980
L1' 256 264 297 310 370 432 475 535 585 615 720 744 839 935 1020 1120
L9 5 5 5 5 5 5 10 10 10 10 10 10 10 10 10 10
L10 30 30 35 35 45 50 50 60 70 75 85 85 95 120 130 140
L11 19 23 27 25 35 42 45 50 50 50 60 70 65 65 70 80
L12 5 5 5 5 5 5 5 10 10 10 10 10 10 10 10 10
L13 32 32 27.5 37.5 32.5 37.5 47.5 50 50 50 75 75 100 110 120 140


注：图中标注而表中无数值的尺寸代号与表4-1通用。
