C25、D25系列高压重载液压油缸

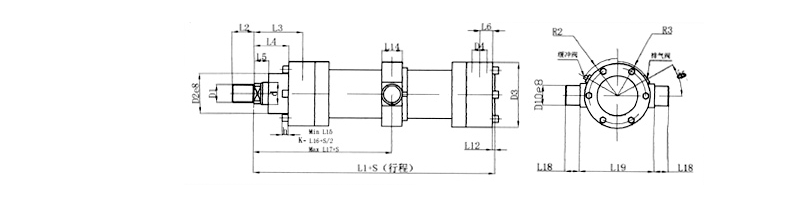

C25系列液压缸铰轴连接



表4-3

代号\缸径（mm）
40
50
63
80
100
125
140
160
180
200
220
250
280
320
360
400
d
22/
28
28/
36
36/
45
45/
56
56/
70
70/
90
90/
100
100/
110
110/
125
125/
140
140/
160
160/
180
180/
200
200/
220
220/
250
250/
280
Smin
20
20
20
30
30
30
30
30
30
30
50
80
120
150
180
200
D10
30
30
35
40
50
60
65
75
85
90
100
110
130
160
180
200
L1
226
234
262
275
325
382
420
475
515
540
635
659
744
815
890
980
L6
32
32
27.5
37.5
32.5
37.5
42.5
50
50
50
75
75
100
110
120
140
L12
5
5
5
5
5
5
5
10
10
10
10
10
10
10
10
10
L14
35
35
40
45
55
65
70
80
95
100
110
125
145
175
200
220
L15
135
140
160
160
205
235
255
285
315
325
390
420
480
540
595
655
L16
134
139
162
162.5
202.5
237
260
292.5
317.5
332.5
390
407
452
500
545
600
L17
125
130
150
150
185
220
250
280
290
315
360
360
390
420
450
495
L18
20
20
20
25
30
40
42.5
52.5
55
55
60
65
70
90
100
110
L19
95
115
130
145
175
210
230
275
300
320
370
410
450
510
560
630


注：图中标注而表中无数值的尺寸代号与表4-1通用。
