C25、D25系列高压重载液压油缸

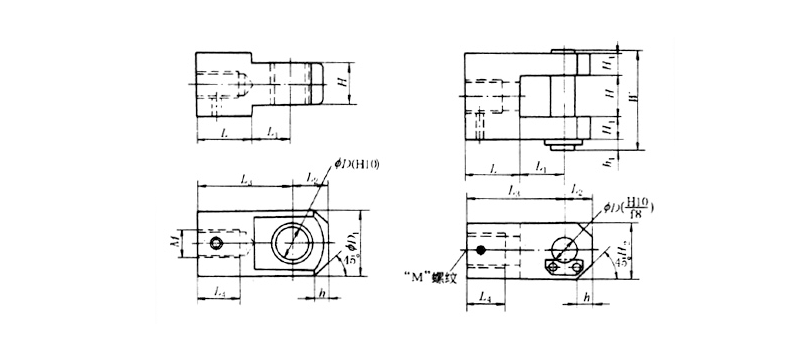

单耳环、双耳环端部零件



单、双耳环 单耳环 双耳环 端部零件重量/kg
缸径 杆标记 M L4 L3 L1 D D1 L2 H h L L4 L3 L1 D H2 L2 H1 H h1 W h L 单耳环 双耳环
32 B M16
×
1.5		 34 60 23 16 39 20 25
-0.1
-0.4		 8 37 33 60 27 16 32 16 12.5 25
+0.1
+0.4		 12 68 4 33 0.5 0.6
C M12
×1.25		 27 33 0.5 0.6
40 B M20
×
1.5		 39 60 23 16 39 20 25
-0.1
-0.4		 8 37 33 60 27 16 32 16 12.5 25
+0.1
+0.4		 12 68 4 33 0 0
C M16
×
1.5		 34 33 0.5 0.6
50 B M24
×
1.5		 44 70 28 20 49 25 31.5
-0.1
-0.4		 10 42 38 70 32 20 40 20 16 31.5
+0.1
+0.4		 12 80 10 38 0.9 1.0
C M20
×
1.5		 39 38 0.9 1.1
63 B M30
×
1.5		 50 115 43 31.5 62 35 40
-0.1
-0.4		 15 72 50 115 50 31.5 60 30 20 40
+0.1
+0.4		 12 98 12 65 2.4 3.4
C M24
×
1.5		 44 40 2.5 3.5
80 B M39
×
1.5		 65 115 43 31
.5		 62 35 40
-0.1
-0.4		 15 72 65 115 50 31.5 60 30 20 40
+0.1
+0.4		 12 98 12 65 2.1 3.1
C M30
×
1.5		 50 50 2.4 3.4
100 B M48
×
1.5		 80 145 55 40 79 40 50
-0.1
-0.4		 20 90 85 145 60 40 80 40 25 50
+0.1
+0.4		 18 125 15 85 4.2 7.0
C M39
×
1.5		 65 65 4.8 7.5
125 B M64
×
2.0		 100 180 65 50 100 50 63
-0.1
-0.4		 25 115 100 180 70 50 100 50 31.5 63
+0.1
+0.4		 18 150 20 110 8.4 13.4
C M48×1.5 80 80 9.8 14.8
140 B M72
×
2.0		 115 225 85 63 130 65 80
-0.1
-0.6		 30 140 115 225 90 63 120 65 40 80
+0.1
+0.6		 18 185 25 135 19.0 26.4
C M56
×
2.0		 85 85 21.1 28.5
150 B M76
×
2.0		 120 225 85 63 130 65 80
-0.1
-0.6		 30 140 120 225 90 63 120 65 40 80
+0.1
+0.6		 18 185 25 135 16.8 24.2
C M60
×
2.0		 90 90 19.7 27.1
160 B M80
×
2.0		 125 240 90 71 140 70 80
-0.1
-0.6		 35 150 125 240 100 71 140 70 40 80
+0.1
+0.6		 18 185 30 140 22.4 32.1
C M64
×
2.0		 100 100 24.8 34.5
