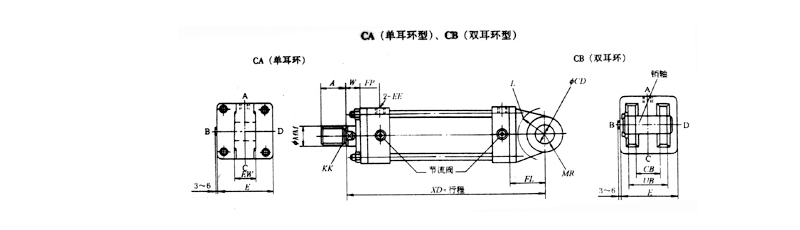

轻型拉杆液式压缸
轻型拉杆液压缸方法兰连接


表5-2 （mm）

缸径
B型杆
C型杆

φCD

(H9)
E
EE
EW
FP
FL
L
MR
XD
CB
W
UB
A
KK
φMM
A
KK
φMM
32
25
M16
×1.5
18
—
—
—
16
□58
ZG3/8
25-0.1-0.4
38
38
R20
R16
209
25+0.4+0.1
30
50
40
30
M20
×1.5
22.4
25
M16
×1.5
18
16
□65
ZG3/8
25-0.1-0.4
38
38
R20
R16
209
25+0.4+0.1
30
50
50
35
M24
×1.5
28
30
M20
×1.5
22.4
20
□76
ZG1/2
31.5-0.1-0.4
42
45
R25
R20
230
31.5+0.4+0.1
30
63.5
63
45
M30
×1.5
35.5
35
M24
×1.5
28
31.5
□90
ZG1/2
40-0.1-0.4
46
63
R46
R31.5
261
40+0.4+0.1
35
80
80
60
M39
×1.5
45
45
M30
×1.5
35.5
31.5
□110
ZG3/4
40-0.1-0.4
56
72
R52
R31.5
291
40+0.4+0.1
35
80
100
75
M48
×1.5
56
60
M39
×1.5
45
40
□135
ZG3/4
50-0.1-0.4
58
84
R62
R40
316
50+0.4+0.1
40
100
125
95
M64
×2
71
75
M48
×1.5
56
50
□165
ZG1
63-0.1-0.6
67
100
R73
R50
365
63+0.4+0.1
45
126
140
110
M72
×2
80
80
M56
×2
63
63
□185
ZG1
80-0.1-0.6
69
120
R91
R63
400
80+0.6+0.1
50
160
150
115
M76
×2
85
85
M60
×2
67
63
□196
ZG1
80-0.1-0.6
71
122
R91
R63
412
8080+0.6+0.1
50
160
160
120
M80
×2
90
95
M64
×2
71
71
□210
ZG1
80-0.1-0.6
74
137
R103
R71
445
80+0.6+0.1
55
160
180
140
M95
×2
100
110
M72
×2
80
80
□235
ZG11/4
100-0.1-0.6
75
150
R100
R80
480
100+0.6+0.1
55
200
200
150
M100
×2
112
120
M80
×2
90
90
□262
ZG11/2
125-0.1-0.6
85
170
R115
R90
526
125+0.6+0.1
55
251
224
180
M120
×2
125
140
M95
×2
100
100
□292
ZG11/2
125-0.1-0.6
89
185
R125
R100
550
125+0.6+0.1
60
251
250
195
M130
×2
140
150
M100
×2
112
100
□325
ZG2
125-0.1-0.6
106
185
R125
R100
596
125+0.6+0.1
65
251
