轻型拉杆液式压缸

轻型拉杆液式压缸	轻型拉杆液式压缸耳环连接	轻型拉杆液压缸方法兰连接
轻型拉杆液压缸铰轴连接	轻型拉杆液压缸长方法兰连接	轻型拉杆液压缸地脚连接

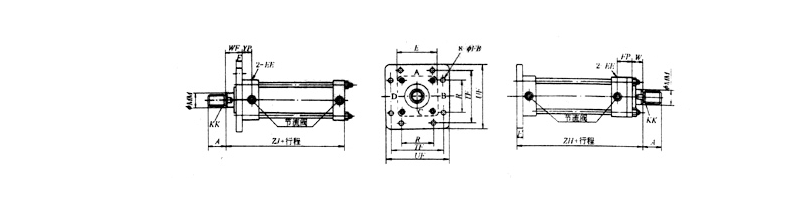

轻型拉杆液式压缸耳环连接

表5-3 （mm）

缸径	B型杆			C型杆			E	EE	EP	ZJ	TF	φFB	UF	YP	R	WF	W	F	ZH
缸径	A	KK	φMM	A	KK	φMM	E	EE	EP	ZJ	TF	φFB	UF	YP	R	WF	W	F	ZH
32	25	M16×1.5	18	—	—	—	□58	ZG^3/8	38	171	88	11	109	27	40	41	30	11	182
40	30	M20×1.5	22.4	25	M16×1.5	18	□65	ZG^3/8	38	171	95	11	118	27	46	41	30	11	182
50	35	M24×1.5	28	30	M20×1.5	22.4	□70	ZG^1/2	42	185	115	14	145	29	58	43	30	13	198
63	45	M30×1.5	35.5	35	M24×1.5	28	□90	ZG^1/2	46	198	132	18	165	31	65	50	35	15	213
80	60	M39×1.5	45	45	M30×1.5	35.5	□110	ZG^3/4	56	219	155	18	190	38	87	53	35	18	237
100	75	M48×1.5	56	60	M39×1.5	45	□135	ZG^3/4	58	232	190	22	230	38	109	60	40	20	252
125	95	M64×2	71	75	M48×1.5	56	□165	ZG1	67	265	224	26	272	43	130	69	45	24	289
140	110	M72×2	80	80	M56×2	63	□185	ZG1	69	280	250	26	300	43	145	76	50	26	306
150	115	M76×2	85	85	M60×2	67	□196	ZG1	71	290	270	30	320	43	155	78	50	28	318
160	120	M80×2	90	95	M64×2	71	□210	ZG1	74	308	285	33	345	43	170	86	55	31	339
180	140	M95×2	100	110	M72×2	80	□235	ZG1^1/4	75	330	315	33	375	42	185	88	55	33	363
200	150	M100×2	112	120	M80×2	90	□262	ZG1^1/2	85	356	355	36	425	48	206	92	55	37	393
224	180	M110×2	125	140	M95×2	100	□292	ZG1^1/2	89	365	395	42	475	48	230	101	60	41	406
250	195	M130×2	140	150	M100×2	112	□325	ZG2	106	411	425	45	515	60	250	111	65	46	457
