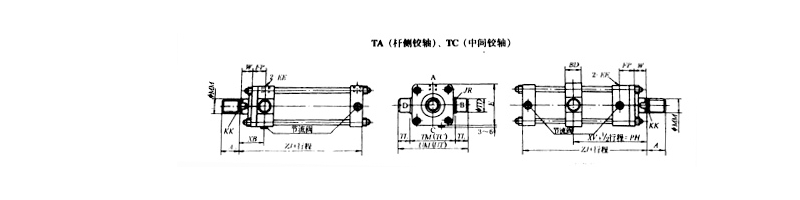

轻型拉杆液压缸铰轴连接

表5-4 （mm）

代号\缸径	32	40	50	63	80	100	125	140	150	160	180	200	220	250
φTD(eg)	20	20	25	31.5	31.5	40	50	63	63	71	80	90	100	100
E	□58	□65	□76	□90	□110	□135	□165	□185	□196	□210	□235	□262	□292	□325
EE	ZG^3/8	ZG^3/8	ZG^1/2	ZG^1/2	ZG^3/4	ZG^3/4	ZG1	ZG1	ZG1	ZG1	ZG1^1/4	ZG1^1/2	ZG1^1/2	ZG2
PH(min)	105	105	113.5	127.5	140.5	152.5	174	191	193	211	225	244	257.5	287.5
BD	28	28	33	43	43	53	58	78	78	88	98	108	117	117
TL	20	20	25	31.5	31.5	40	50	63	63	71	80	90	100	100
UM	89	109	135	161	181	225	275	321	332	360	403	452	500	535
JR	R2	R2	R2.5	R2.5	R2.5	R3	R3	R4	R4	R4	R4	R5	R5	R5
UT	98	109	135	161	181	225	275	321	332	360
TM	58⁰_-0.3	69⁰_-0.3	85⁰_-0.35	98⁰_-0.35	118⁰_-0.35	145⁰_-0.4	175⁰_-0.4	195⁰_-0.46	206⁰_-0.46	218⁰_-0.46	243⁰_-0.46	272⁰_-0.52	300⁰_-0.52	335⁰_-0.52
TC	58⁰_-0.3	69⁰_-0.3	85⁰_-0.35	98⁰_-0.35	145⁰_-0.4	175⁰_-0.4
XV	113	113	121	132	146	156	177	188	194	207	216	232	241	271
ZJ	171	171	185	198	219	232	265	280	290	308	330	356	365	411
XG	62	62	66	74	82	89	103	112	112	126
