Y-HG系列液压缸
Y-HG系列液压缸介绍

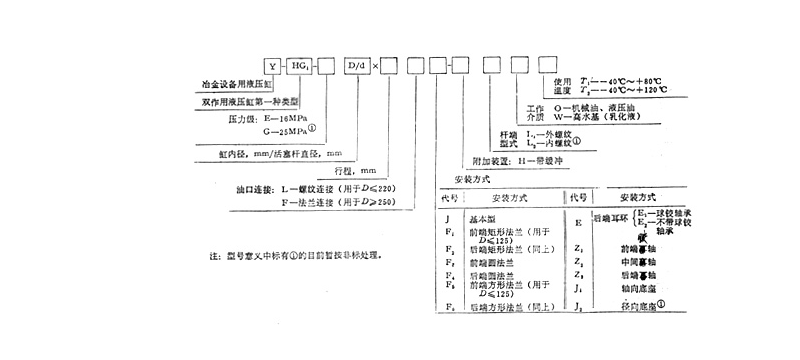

1、型号意义

2、基本参数

D 40 50 63 80 90 100 110 125 140 150

d
S1
S2
S3
S4
S5
S6

22
540
115
190
90
140
350

28
960
260
420
170
290
650

28
730 180
300
130
210
480

36
1360
390
620
240
430
920

36
990
260
430
180
290
560

45
1640
490
750
300
520
1120

45
1240
330
550
230
370
830

56
1990
600
920
360
640
1360

50
1370
370
600
250
450
910

63
2080
620
960
380
660
1420

56
1550
420
680
280
470
1040

70
2320
700
1070
420
740
1580

63
1700
470
760
310
520
1140

80
2660
800
1240
480
860
1830

70
1850
520
830
340
570
1250

90
2980
920
1390
540
970
2050

80
2150
620
970
390
670
1460

100
3130
970
1460
560
1020
2150

85
2280
660
1030
410
720
1550

105
3160
990
1500
580
1040
2200



160 180 200 220 250 280 320

90
2330
670
1050
420
730
1580

110
3210
1000
1510
590
1050
2220

100
2560
740
1160
470
800
1740

125
3610
1110
1680
650
1170
2480

110
2780
800
1250
510
870
1880

140
4120
1270
1920
740
1340
2830

125
3240
940
1470
590
1020
2210

160
4660
1440
2180
840
1520
3210

140
3590
1040
1630
650
1130
2440

180
4860
1490
2270
880
1580
3340

160
3810
1100
1720
690
1190
2580

200
5210
1590
2420
940
1690
3570

280
4600
1350
2100
840
1460
3130

220
5800
1780
2700
1050
1880
3980



注:1.表中*符号为ISO8020/1标准缸径d,请优先选用。
  2.表中油口尺寸根据活塞油口最高流速v6取5m/s而定。缸径D≥250油口采用对开式法兰结构。
  3.表中最大行程数字是按稳定性计算的最大行程,超出此表范围均为非标准,需设计者自行保证稳定性。
  4.表中S1~S6为在额定压力下各种安装形式的允许最大行程:
  S1—头部法兰湖轴向脚架安装,杆端带耳环;
  S2—头部法兰湖轴向脚架安装,杆端不带耳环;
  S3—尾部法兰安装,杆端带耳环;
  S4—尾部法兰安装,杆端不带耳环;
  S5—尾部销轴或尾部单耳环安装,杆端带耳环;
  S6—头部销轴安装,杆端带耳环;
  S7—中间销轴安装,杆端带耳环;

3、技术性能

  额定工作压力:16MPa   允许工作压力:25MPa
  工作介质:液压油   机械油、乳化液等其它介质
  速比:1.46        工作温度:—40℃~+80℃

缸径

D

速比

ψ

杆径

mm

推力

P1,N

拉力

P2,N

重量kg

(L=0)

S每增加

10mm重量增加,kg

40
1.46
22
20100
14000
3.9
0.111
2
28
10200
3.85
0.129
50
1.46
28
31400
21500
6.74
0.142
2
36
15100
6.76
0.174
63
1.46
36
49800
33500
8.5
0.234
2
45
24400
9.78
0.234
80
1.46
45
80400
54900
16.82
0.295
2
56
41000
18.3
0.36
90
1.46
50
101700
70300
19.3
0.41
2
63
51900
23.43
0.37
100
1.46
56
125600
86200
33.1
0.51
2
70
64000
31.6
0.48
110
1.46
63
152000
10200
41.48
0.52
2
80
71600
40
0.6
125
1.46
70
196000
134700
51
0.46
2
90
94500
52.48
0.6
140
1.46
80
246300
165800
64.8
0.79
2
100
120600
67
0.83
150
1.46
85
282700
191900
81.3
0.89
2
105
144200
83.43
0.95
160
1.46
90
321700
219900
133.29
1.04
2
110
169600
131.69
1.05
180
1.46
100
407100
281400
102.66
1.32
2
125
210800
130.94
1.36
200
1.46
110
502600
350600
181.75
1.53
2
140
256300
183.23
1.7
220
1.46
125
608200
411800
240
2.25
2
160
306300
259
2.33
250
1.46
140
785400
539000
321
2.5
2
180
378200
406.58
2.5
280
1.46
160
985200
683300
484.5
2.67
2
200
482500
534.3
2.87
320
1.46
180
1286800
879600
745.5
2.8
2
220
679600
797.2
3.1
