Y-HG系列液压缸介绍	油缸基本安装形式	Y-HG系列液压缸前圆法兰连接	Y-HG系列液压缸后圆法兰连接
Y-HG系列液压缸前长方法兰连接	Y-HG系列液压缸后长方法兰连接	Y-HG系列液压缸前方法兰连接	Y-HG系列液压缸后方法兰连接
Y-HG系列液压缸尾部单耳环连接	Y-HG系列液压缸轴向脚架连接	Y-HG系列液压缸前端铰轴连接	Y-HG系列液压缸后端铰轴连接
Y-HG系列液压缸中间铰轴连接	头部耳环装配图

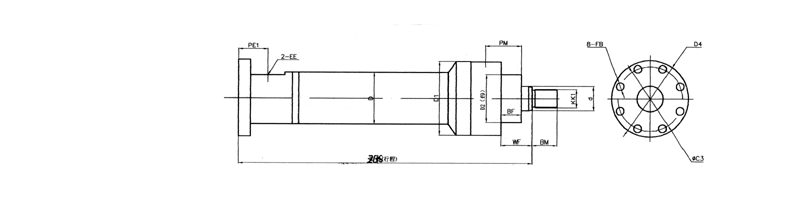

Y-HG系列液压缸后圆法兰连接


表3-3

代号\缸径（mm）	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
C3	106	126	145	165	185	200	215	235	255	265	280	310	340	380	450	470	520
D4	126	150	175	200	228	245	260	280	300	310	325	360	390	435	475	525	585
PE1	42	38	50	68	75	79	82	82	88	90	95	105	105	120	136	140	143
ZC	206	225	249	282	302	332	342	357	370	386	406	450	490	535	606	660	723
FB	6	11	13.5	17.5	22	22	22	22	22	22	22	26	26	33	33	39	39

注：1.图中标注而表中无数值的尺寸代号与表3-1相同。
