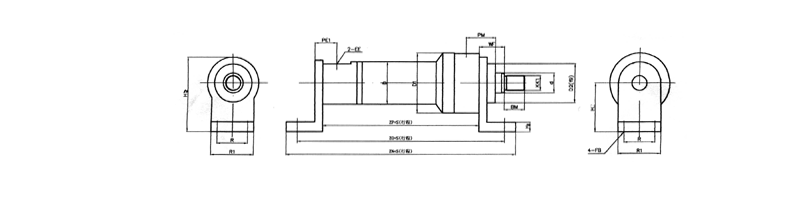

Y-HG系列液压缸轴向脚架连接


表3-9

代号\缸径（mm）	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
ZN	268	287	329	366	405	433	443	485	503	516	564	610	645	710	774	850	952
ZP	158	167	179	196	215	243	253	265	273	286	304	340	375	410	454	500	552
ZO	228	247	279	316	345	373	383	415	433	446	484	530	565	620	684	750	832
H	60	70	85	105	116	125	135	150	155	165	175	190	205	225	255	275	310
H1	18	22	28	35	35	35	35	35	40	40	40	45	45	50	60	65	70
H2	100	115	140	172	195	213	233	256	270	290	305	330	360	395	445	480	545
R	45	55	70	90	100	125	145	155	170	185	190	200	220	250	300	320	370
R1	80	90	110	134	158	175	195	212	230	245	260	280	310	340	380	410	470
FB	13.5	13.5	17.5	17.5	22	22	22	26	26	26	33	33	33	39	39	45	52
PE1	42	38	50	68	75	79	82	82	88	90	95	105	105	120	136	140	143

注：1.图中标注而表中无数值的尺寸代号与表3-1相同。
