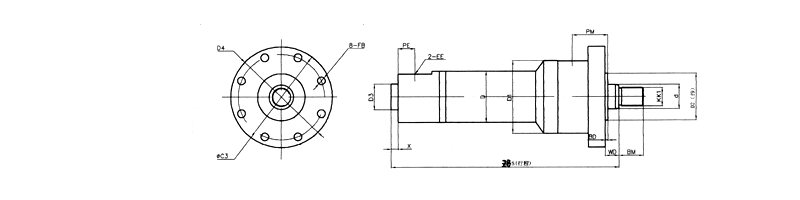

Y-HG系列液压缸前圆法兰连接


表3-2

代号\缸径（mm）	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
BD	3	4	4	4	4	5	5	5	5	5	5	5	5	5	8	8	8
ZB	198	213	234	260	280	310	320	335	345	360	380	425	465	510	575	630	695
C3	106	126	145	165	195	210	230	250	265	280	300	325	355	390	430	470	530
FB	9	11	13.5	17.5	22	22	22	22	22	22	22	26	26	33	33	39	39
D4	126	150	175	200	240	255	275	295	310	325	345	375	405	445	485	525	595
WD	16	18	20	22	23	25	25	28	30	28	30	34	35	40	40	44	45

注：1.图中标注而表中无数值的尺寸代号与表3-1相同。
