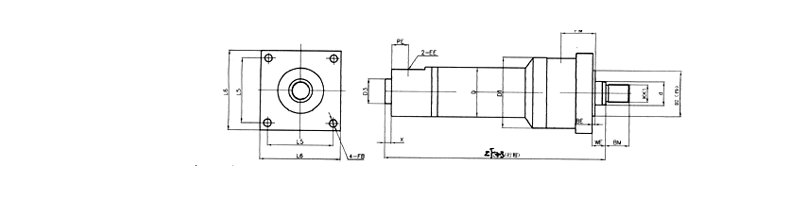

Y-HG系列液压缸前方法兰连接


表3-6

代号\缸径（mm）	40	50	63	80	90	100	110	125
ZF	198	213	234	260	280	310	320	335
BE	3	4	4	4	4	5	5	5
WE	16	18	20	22	23	25	25	28
FB	9	11	13.5	17.5	22	22	22	22
L5	95	115	132	155	170	190	215	224
L6	115	140	160	190	210	230	255	265

注：1.图中标注而表中无数值的尺寸代号与表3-1相同。
