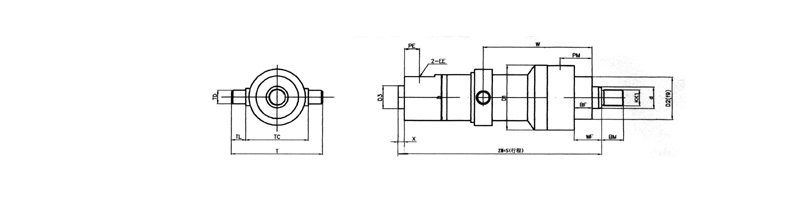

Y-HG系列液压缸中间铰轴连接


表3-12

代号\缸径（mm）	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
ZM	198	213	234	260	280	310	320	335	345	360	380	425	465	510	575	630	695
TD	20	25	32	40	45	50	55	63	70	75	80	90	100	110	125	140	160
TL	16	20	25	32	36	40	45	50	55	60	63	70	80	90	100	110	125
TC	90	105	120	135	145	160	175	195	210	225	240	265	295	330	370	420	470
T	122	145	170	199	217	240	265	295	320	345	366	405	455	510	570	640	720

注：1.图中标注而表中无数值的尺寸代号与表3-1相同。
　　2.用户选顶W尺寸时必须满足附表3-12-1给出的不等式W在选用型号注明。

表3-12-1

缸径	铰轴的位置尺寸W	缸径	铰轴的位置尺寸W
40	135<W	150	265<W<180+S
50	160<W<125+S	160	285<W<190+S
63	165<W<125+S	180	315<W<210+S
80	180<W<140+S	200	350<W<240+S
90	195<W<145+S	220	370<W<265+S
100	220<W<165+S	250	430<W<295+S
110	230<W<165+S	280	470<W<340+S
125	245<W<180+S	320	525<W<385+S
140	250<W<175+S
