Y-HG系列液压缸介绍	油缸基本安装形式	Y-HG系列液压缸前圆法兰连接	Y-HG系列液压缸后圆法兰连接
Y-HG系列液压缸前长方法兰连接	Y-HG系列液压缸后长方法兰连接	Y-HG系列液压缸前方法兰连接	Y-HG系列液压缸后方法兰连接
Y-HG系列液压缸尾部单耳环连接	Y-HG系列液压缸轴向脚架连接	Y-HG系列液压缸前端铰轴连接	Y-HG系列液压缸后端铰轴连接
Y-HG系列液压缸中间铰轴连接	头部耳环装配图

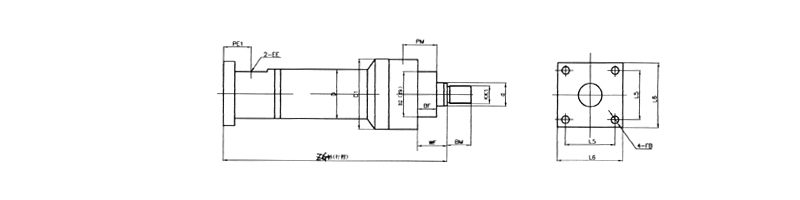

Y-HG系列液压缸后方法兰连接


表3-7

代号\缸径（mm）	40	50	63	80	90	100	110	125
ZG	206	225	249	282	302	332	342	357
PE1	42	38	50	68	75	79	82	82
FB	9	11	13.5	17.5	22	22	22	22
L5	65	80	95	110	120	135	145	160
L6	90	110	130	150	165	180	190	205

注：1.图中标注而表中无数值的尺寸代号与表3-1相同。
