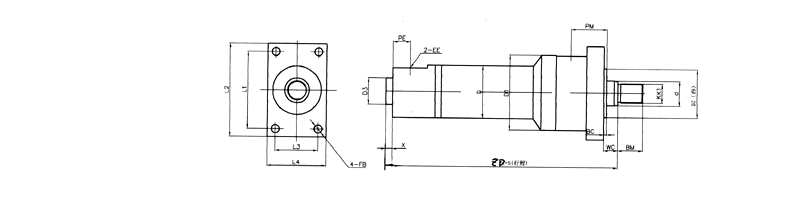

Y-HG系列液压缸前长方法兰连接


表3-4

代号\缸径（mm）	40	50	63	80	90	100	110	125
WC	16	18	20	22	23	25	25	28
ZD	198	213	234	260	280	310	320	335
L1	98	116.4	134	152.5	168	184.8	200	217.1
L2	120	140	165	190	210	230	245	260
L3	406	48.2	55.5	63.1	120	120	140	150
L4	86	95	115	140	170	185	205	225
FB	9	11	13.5	17.5	22	22	22	22
BC	3	4	4	4	4	5	5	5

注：1.图中标注而表中无数值的尺寸代号与表3-1相同。
