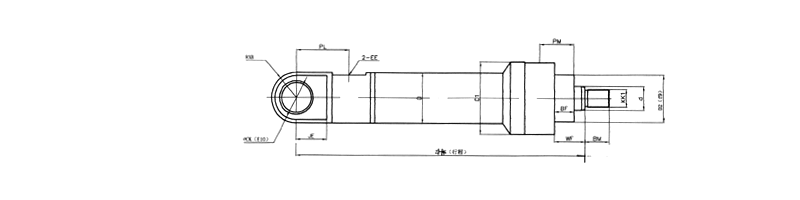

Y-HG系列液压缸尾部单耳环连接


表3-8

代号\缸径（mm）	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
φCK	20	25	30	40	45	50	50	60	70	70	80	90	100	110	120	140	160
R×B	27×18	32×22	38×26	47.5×30	54×35	60.5×38	66.5×38	76×50	84×58	90×58	97×62	109.5×68	122.5×72	136.5×72	149.5×88	162.5×90	188.5×92
JE	25	32	40	50	58	63	67	71	78	84	90	100	112	140	160	175	200
PL	67	70	90	118	133	142	145	153	163	179	194	205	230	255	303	325	350
ZH	231	257	289	332	360	395	405	428	445	475	505	550	615	670	773	845	930

注：1.图中标注而表中无数值的尺寸代号与表3-1相同。
